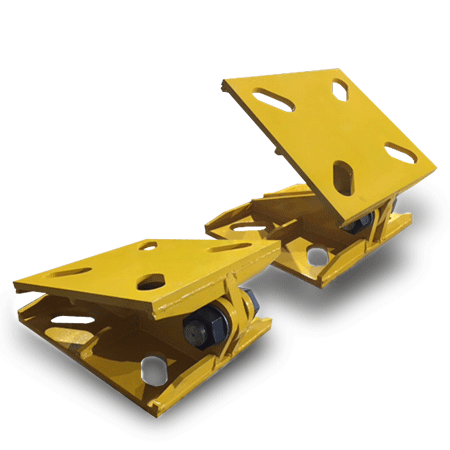

Шарнир Ш-2-1 (с комплектом крепежа)
Цену уточняйте
- +7 (953) 001-69-900 Ирина
Шарнир
Предназначен для подъёма типовых и унифицированных стальных свободностоящих опор и опор на оттяжках ВЛ 110-500 кВ методом поворота.
Данный шарнир используется для подъёма опор с 2, 4 крепёжными отверстиями в башмаке опоры.
Шарнир Ш-2-1 состоит из нижней неподвижной части, которая крепится к закладным анкерным болтам фундамента при помощи гаек и специальных квадратных шайб, и верхней подвижной части, которая крепится к башмаку лежащей на земле опоры при помощи шпилек с гайкими и специальными квадратными шайбами. При подъеме опоры с помощью грузоподъемных механизмов подвижная часть шарнира совершает поворот относительно неподвижной части вокруг оси вращения до установки опоры в вертикальное положение. После установки опоры шарнир демонтируется и опора окончательно фиксируется к закладным анкерным болтам фундамента при помощи гаек и шайб, которыми комплектуется опора ЛЭП.
Технические параметры:
- Класс напряжения - 110 - 500 кВ
- Габаритные размеры - 500х500х260 мм
- Масса комплекта - 260 кг.
Комплект поставки:
- Верхняя часть - 2шт.
- Нижняя часть – 2шт.
- Ось шарнира – 2шт.
- Шайба – 4шт.
- Гайка - 4шт.
- Шпилька М42х170 - 8шт.
- Квадратная спец. шайба 100х100х10 мм, Ø46 - 16шт.
- Гайка М42 - 16шт.
- Паспорт изделия -1шт.
