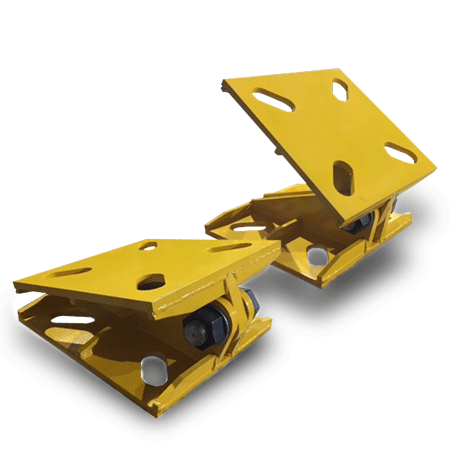

Шарнир Ш-1

Шарнир

 Предназначен для подъёма типовых и унифицированных стальных свободностоящих опор и опор на оттяжках ВЛ 35-330 кВ методом поворота.

 Шарнир Ш-1 используется для подъёма опор с 2, 4 крепёжными отверстиями в башмаке опоры.

 Принцип работы:

 Шарнир Ш-1 состоит из нижней неподвижной части, которая крепится к закладным фундамента при помощи гаек и шайб, и верхней подвижной  части, которая крепится к башмаку лежащей на земле опоры при помощи болтов ,  гаек и шайб. При подъеме опоры с помощью грузоподъемных механизмов подвижная часть шарнира совершает поворот относительно неподвижной части вокруг оси вращения до установки опоры в вертикальное положение. После установки опоры шарнир демонтируется и опора окончательно фиксируется к закладным фундамента при помощи гаек и шайб.

 Комплект поставки:

• Верхняя  часть  - 2шт.
• Нижняя часть  – 2шт.
• Ось шарнира  – 2шт.
• Шайба  – 4шт.
• Гайка - 4шт.
• Паспорт изделия -1шт.

Технические параметры:

• Масса изделия - 65,3 кг.
