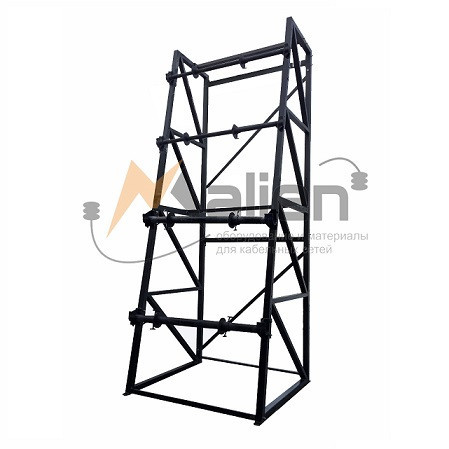

СББ 4,7-6 Стеллаж для кабельных барабанов МАЛИЕН

Стеллаж кабельный СББ 4.7-6 представляет собой компактную сборную конструкцию для хранения и размотки барабанов с кабелем, канатом или тросом.

Высота кабельного стеллажа 4.7 метра, общая нагрузка на 1 пролет - до 6000 кг.

Кабельные барабаны устанавливаются на данный стеллаж в три или четыре яруса, в зависимости от размеров барабанов, при этом масса одного барабана не должна превышать:

• на 1, 2 и 3 ярусе - барабаны массой до 2000 кг/шт,
• на 4 ярусе - барабан массой до 1000 кг

Максимальный диаметр устанавливаемых барабанов - 1800 мм.

Расположение барабанов на кабельном стеллаже может изменяться путем перестановки держателей осей (ложементов) в зависимости от размеров устанавливаемых барабанов.

Конструкция кабельного стеллажа предполагает его установку как вдоль стен, так и по центру помещения.

Дополнительный пролет для стеллажа СББ 4,7-6 представляет собой такую же конструкцию, но без боковой стенки.



             Монтаж дополнительных секций к основному стеллажу выполняется за счет стяжных болтовых креплений, которые идут в комплекте с дополнительными секциями.

         Кабельные стеллажи поставляются в разобранном виде, монтаж и демонтаж очень просты, интуитивно понятны и занимают совсем немного времени. Инструкция по сборке прилагается.

Технические характеристики:

• Диаметр кабельного барабана, мм                                      800.....1800
• Максимальная ширина барабана, мм                                 1100
• Максимальная масса барабана на 1-3 ярусе, кг                 2000
• Максимальная масса барабана на 4 ярусе, кг                    1000
• Количество ярусов,                                                               4
• Количество устанавливаемых барабанов,                          4
• Диаметр оси 4 яруса, мм                                                      48
• Диаметр оси 1-3 ярусов, мм                                                 60
• Шаг перестановки ложементов, мм                                    150
• Грузоподъемность одного пролета, кг                               6000
• Габаритные размеры, ДхШхВ, мм                                     1600х1500х4700
• Масса основного пролета, кг                                              350
• Масса дополнительного пролета, кг                                  250
