Приспособления для установки опор

Монтаж опор ЛЭП с помощью падающей стрелы

Варианты опирания А-образной монтажной стрелы на грунт или на нижние узлы опоры зависят от высоты и массы опоры ЛЭП. При установке стоек стрелы на грунт под стойки укладывается специальный фундамент во избежание аварий в начале подъема из-за неравномерной просадки грунта. При установке стоек на верхние пояса (или башмаки) выложенной опоры нужны дополнительные монтажные распорки для передачи усилий стрелы на фундамент опоры и дополнительный такелаж для подъема стрелы.

Работа может быть упрощена установкой стрелы на два подножника фундамента опоры с применением комбинированного шарнира для совместного поворота опоры и стрелы. Такое положение стрелы благоприятно сказывается на усилиях, действующих на фундамент, так как горизонтальные силы, возникающие при подъеме опоры, передаваемые на фундамент через шарниры, частично компенсируются вертикальной составляющей от усилия стрелы. При выходе стрелы из работы она удерживается канатом и плавно опускается, а затем демонтируется.

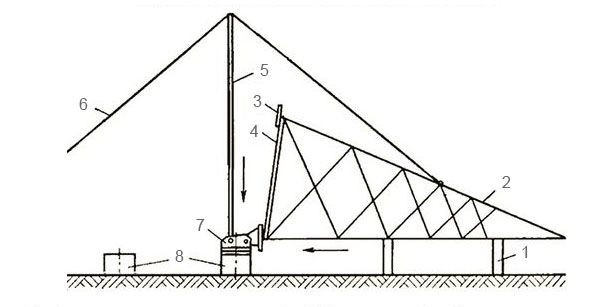

Схема установки опоры ЛЭП с помощью падающей стрелы

  1. Подкладки или шпальные выкладки;
  2. Собранная опора;
  3. Башмак опоры;
  4. Временная монтажная распорка;
  5. Монтажная А-образная стрела;
  6. Тяговый канат к механизму;
  7. Комбинированный шарнир;
  8. Фундамент из четырех подножников
